FS-EP9315核心板

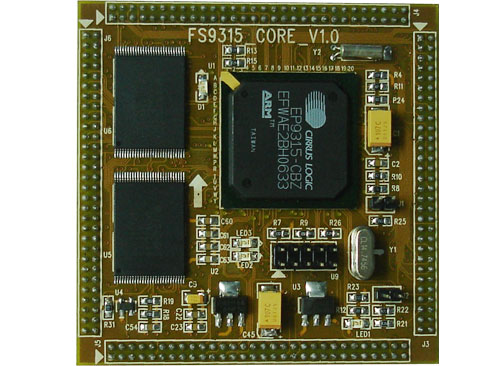

FS-EP9315核心板是基于CirrusLogic公司的ARM920T——EP9315A，它充分考虑接口的扩展问题，在72mm×72mm的PCB上，集成了电源、CPU、SDRAM、NorFlash、复位电路、JTAG调试接口、实时时钟等。通过四条双排60针的连接器，引出了外部扩展需要用到的全部数据、地址总线、各外设接口、IO信号等。客户可以充分发挥想象力，利用它设计制造出高性能、高可靠性的嵌入式应用产品，是快速开发自己的产品、抢占市场的利器。
核心板物理特性
◆ 六层板设计；
◆ 长72毫米，宽72毫米；
◆ 四条60PIN的连接器，每条连接器均为双排2毫米间距；
核心板硬件资源
中央处理器
◆ EP9315A (CirrusLogic)，基于ARM920T内核，内带MMU、16KB的指令cache和16KB的数据cache和Maverick Crunch数学协处理器；主频200MHz，系统总线100MHz，工业级；
外部存储器
◆ 32M字节NorFlash（2片Intel E28F128组成32位接口）；
◆ 64M字节SDRAM （两片32M字节的K4S561632H组成32位接口）；
其他
◆ 一个电源指示灯和两个系统运行指示灯；
◆ RTC实时时钟；
◆ 10针的调试接口，内含全部JTAG调试信号、一个UART、一个中断等；
核心板接口说明
◆ 在总共60×4的连接器里面，包含有电源线、地线、用户扩展可能要用到的地址线、数据线、读写线、片选线、中断线、各外设接口、IO信号等，详见电路图；
◆ 备注：数据线的高16位（DATA16～DATA31）未从接口引出；
|
