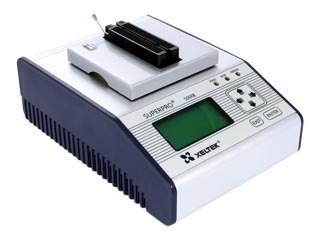

SUPERPRO 5000E性能特点
- 本品为 SUPERPRO/5000 经济型,与 SUPERPRO/5000 性能完全一样,差别在于支持器件略少。
- 读写编程速度无与伦比,编程+校验一片 SAMSUNG K8P6415UQB? 64Mb NOR FLASH 仅需 11.3 秒。芯片烧写速度平均提高 2~10 倍。
- 144 脚万能驱动电路。144 脚以内同封装不同型号芯片只需一种适配器。通用适配器保证快速新器件支持。 直接支持 1.2V 到 5V 各种电压器件。
- 更先进的波形驱动电路保证极高的烧写成功率。配合 IC 厂家认证的算法,无论是低电压器件、二手器件还是低品质器件均能保证 极高的编程良品率。编程结果可选择高低双电压校验,保证结果持久稳固。
- 联机模式下 PC 通过 USB2.0 口(高速)控制编程器,调试方便适合研发;脱机模式下编程器依赖自身的 CPU、LCD 显示器、可移动存 储器(标准 CF 卡)脱离 PC 独立运行,操作便捷,易于扩展,最适合工厂现场大批量生产。CF 卡根据容量大小最多可以存储 100 多个 工程文件。
ISP 功能，通过 ISP 下载线实现在线编程。
- 自动检测芯片错插和管脚接触不良,避免损坏器件。
- 完善的过流保护功能,避免损坏编程器。
- 丰富的软件功能简化操作,提高效率,避免出错,对用户关怀备至。工程(Project)将用户关于对象器件的各种操作、设置,包括器 件型号设定、烧写文件的调入、配置位的设定、批处理命令等保存在工程文件中,每次运行时一步进入写片操作，有效降低误操 作概率。工程文件可设密码防止资料外泄。批处理(Auto)命令允许用户将擦除、查空、编程、校验、加密等常用命令序列随心所 欲地组织成一步完成的单一命令。量产模式下一旦芯片正确插入插座 CPU 即自动启动批处理命令,无须人工按键。标准的序列号 生成和插入功能并可接受用户定制特殊序列号生成器。日志文件为质量跟踪提供便利。工程文件可增加管理权限及产量控制.
- 支持新器件仅需升级软件(免费)。
- 支持 WINDOWS XP/VISTA.
- 一年质量保证.
SUPERPRO 5000E速度表:
| 芯片型号 |
编程+校验 (秒) |
与 SP3000U 比较 |
类型 |
| K8P6415UQB |
9.1(P)+2.3(V)= 11.4(s) |
25.1(P)+16.8(V)=41.9(s) |
64Mb NOR FLASH |
| AM29DL640G |
20.5(P)+2.3(V) =22.8(s) |
38.5(P)+11.8(V)=50.3(s) |
64Mb NOR FLASH |
| AT28C64B |
0.8(P)+0.1(V)= 0.9(s) |
1.2(P)+0.8(V)= 2.0(s) |
64Kb EEPROM |
| 24AA128 |
2.7(P)+1.8(V)= 4.5(s) |
5.0(P)+4.0(V)= 9.0(s) |
128Kb 串行 EEPROM |
| QB25F640S33B60 |
29.0(P)+14.4(V)= 43.4(s) |
55.2(P)+41.4(V)= 96.6(s) |
64Mb 串行 EEPROM |
| AT89C55WD |
2.5(P)+0.4(V)=2.9(s) |
3.3(P)+1.0(V)=4.3(s) |
20KB FLASH MCU |
| ST72F324BK4B5 |
2.6(P)+1.3(V)=3.9(s) |
18(P)+7(V)=25(s) |
32KB FLASH MCU |
| Upd78F9234 |
2.6(P)+1.3(V)=3.9(s) |
38(P)+16(V)=54(s) |
16KB FLASH MCU |
SUPERPRO 5000E速度表:规格参数
- 器件支持:EPROM、Paged EPROM、并行和串行 EEPROM、FPGA 配置串行 PROM、FLASH 存储器(NOR 和 NAND)、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware HUB、单片机、MCU、标准逻辑器件等,器件工作电压 1.2-5V。
- 封装支持:DIP、SDIP、PLCC、JLCC、SOIC、QFP、TQFP、PQFP、VQFP、TSOP、SOP、TSOPII、PSOP、TSSOP、SON、EBGA、FBGA、VFBGA、μBGA、CSP、SCSP 等
.
- 联机通讯接口: USB2.0
(高速)
- 脱机模式：支持，需要选配 Compact FLASH 卡
- 电源: 主机输入：DC12V/1.5A, 最大功耗:15W 电源适配器：输入 AC 100V- 240V; 输出直流 12V/1.5A。
- 主机尺寸:148(长)×216(宽)×94(高)毫米;重量:1.6 公斤
- 包装尺寸:320(长)×300(宽)×85(高)毫米;包装毛重:2.8 公斤
SUPERPRO 5000E速度表:标准配置:
- 主机、电源一个、USB2.0 电缆一根、软件光盘一张(包含: 安装软件、用户手册电子版) 、保修卡一张。
- 选配:适配器、CF 卡
|
