NEC 8255卡硬件介绍

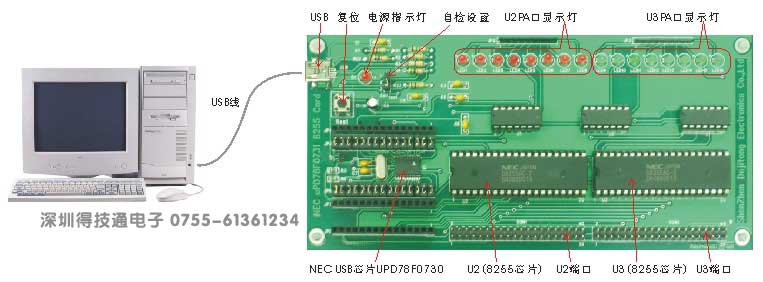

NEC8255卡由NEC uPD78F0730控制,uPD78F0730芯片自带USB功能单元。该芯片控制两片8255芯片进行操作。两片8255共有六个八位的输入/输出口。两片8255相互独立,互不干扰,可独立的进行读写操作。
下位机自检
该产品具备自我检测能力,可不通过上位机电脑,检测主控芯片对8255的控制,及8255各端口的功能。
下位机自检的判断
当产品未上电前,把JP1的1-2短接,上电后,产品进行自我检测。两组16位LED灯全亮则表明产品正常。否则有错误存在。
LED1 |
LED2 |
LED3 |
LED4 |
LED5 |
LED6 |
LED7 |
LED8 |
该八个LED对应8255的PA、PB、PC的八位端口的每一位,在自检后,哪一位熄灭,则哪一位有问题。
LED9 |
LED10 |
LED11 |
LED12 |
LED13 |
LED14 |
LED15 |
LED16 |
该八位指示具体的方式(灯亮有效)。LED16代表PA口,LED15代表PB口,LED14代表PC口,LED13不管(长灭),LED12代表U2输出U3输入,LED11不管(长灭),LED10代表U3输出U2输入,LED9不管(长灭)。
例如:
LED1(亮) |
LED2(亮) |
LED3(亮) |
LED4(亮) |
LED5(灭) |
LED6(亮) |
LED7(亮) |
LED8(亮) |
LED9(灭) |
LED10(灭) |
LED11(灭) |
LED12(亮) |
LED13(灭) |
LED14(灭) |
LED15(灭) |
LED16(亮) |
则说明,U2PA输出,U3PA输入的PA4这条线路出现问题。
|
