Altera USB-Blaster下载线说明书 Altera USB - BLASTER软件下载 |
|---|
|
一、Altera USB-Blaster 下载线使用说明: |
| 1．插上USB电缆后系统会提示找到新硬件，使用Quartus软件自带的驱动程序即可，驱动程序位于Quartus安装目录下面 E:\altera\quartus51\drivers\usb-blaster[路径示例,请以实际安装Quartus的位置为准]指定驱动程序的位置即可自动安装。 2．支持1.8V、2.5V、3.3V、5.0V的目标芯片，拔插下载线请在目标板断电情况下进行，以免损坏下载线或目标板。 3．支持三种下载模式（AS、PS和JTAG）JTAG下载模式：Ｃyclone、Cyclone Ⅱ、Stratix Ⅱ、Flex10K、Acex1K、Max7000、Max3000等主动串行（AS）模式：EPCS1和EPCS4、EPCS16被动串行（PS）模式：EPC１、EPC４等，Stratix和Stratix GX测试时采用。 |
二、Altera USB - BLASTER接头引脚排布 |
排线红色线或者接头上标了“”的那端为第一脚，引脚分布关系如下 ； |

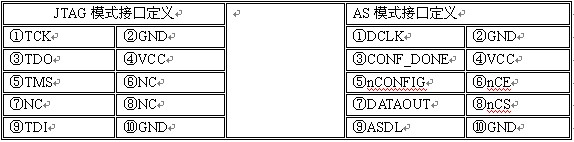

三、Altera USB - BLASTER接口定义 |
 备注: 1．NC表示无任何连接，直接悬空即可。 |

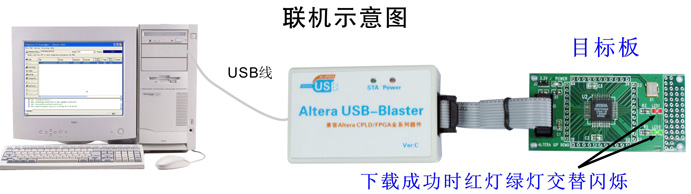

四、Altera USB - BLASTER联机示意图 |
 |
五、Altera USB - BLASTER下载线主机以及 Altera USB - BLASTER 目标板 |
 |
六、Altera USB - BLASTER产品清单 |
| 1．Altera USB Blaster下载器一个 2．USB通讯电缆一条 3．IDC 10Pin 20cm延长线一条 4．产品说明书一份 |
七、Altera USB - BLASTER售后服务： |
深圳得技通电子有限公司 |
