YL44B0X开发板
|
|
|
|
|
|
|
|
|
|
|

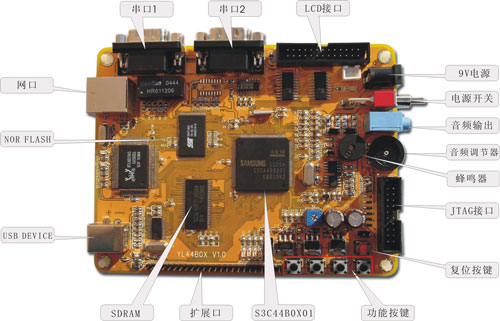

YL44B0X开发板硬件资源:
中央处理器
◆ S3C44B0X (SAMSUNG)，ARM7TDMI
外部存储器
◆ 2M BytesNOR FLASH （SST39VF160或SST39VF1601，可支持4M字节的SST39VF320或SST39VF3201）；
◆ 8M Bytes SDRAM （K4S641632H或者是HY57V641620，可支持16M字节的SDRAM）；
串口
◆ 两个标准三线RS232接口，其中COM1带发送和接收指示灯；
网络接口
◆ 10M网口，RTL8019AS，带发送和接收指示灯；
USB Device接口
◆ USB1.1规范,PDIUSBD12，带联接状态指示灯；
LCD接口
◆ LCD接口信号线全部采用了74HC244进行了驱动，更加稳定可靠
◆ 支持单色、4级灰度、16级灰度、256色STN液晶屏，最大支持640x480/256色STN液晶屏
◆ 可选配16级灰度屏G35I、G35II、G57 (带触摸屏)或256色彩屏C57(带触摸屏)
◆ LCD接口旁边留有9V电源输出接口，可为LCD的9VCCFL背光模块供电
音频接口
◆ 带音量调节旋钮的双声道音频输出
时钟源
◆ 内部实时时钟；
复位电路
◆ 一个复位按键，并采用专用复位芯片进行复位，稳定可靠；
调试及下载接口
◆ 一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；
电源接口
◆ 9V电源供电，带电源指示灯；
其他
◆ 四个小按键，四个高亮LED；
◆ 一个蜂鸣器（带使能控制的短路块）；
◆ 一个可调电阻可用来验证ADC试验；
◆ 一个EEPROM（AT24C02）用来验证IIC总线读写；
◆ 一条2.54毫米间距排针引出未用到的IO口资源，用户可自行扩展；
操作系统
◆ 支持uC/OS-II ，ucLinux ；
用户光盘上提供的开发工具和源代码：
1) ADS1.20安装程序(评估版)；
2) 使用SUPERJTAG并支持ADS1.20和SDT2.51的JTAG调试软件ARMJTAGDEBUGFINAL；
3) 烧写FLASH的工具软件FLASHPGM2.2.4（评估版）以及适用于S3C44B0X的OCD配置文件；
4) 串口工具软件sscom32.exe、dnw.exe、tftp.exe；
5) LCD图片转换和字模转换工具软件UC-GUI-BITMAPCONVERT.EXE；
6) 经典的通过JTAG烧写flash工具Fluted（包含NT/XP解决方案）
7) YL44B0X BIOS源代码（ADS1.20的项目文件，包含RTL8019驱动和TFTP协议源码）；
8) YL44B0X测试程序(ADS1.20的项目文件，包含全部源代码)，具有如下功能测试：
内存（SDRAM）读写自测试
PWM输出蜂鸣器测试
IIC总线EEPROM读写测试
模数转换ADC测试
IIS音频播放测试
USB从设备PDIUSBD12测试
黑白STN液晶屏测试
4级灰度STN液晶屏测试
16级灰度STN液晶屏测试
256色STC液晶屏测试
黑白STN屏字符串显示测试
外部中断测试
9) 三星提供的S3C44B0X标准测试程序，经修改后可以运行在YL44B0X开发板上面：
10) uC/OS-II V2.76测试（ADS1.20的项目文件，五个任务的演示DEMO，提供全部源码）
11) ucLinux内核源码包和编译器等（可演示板子运行uclinux,不免费提供技术支持）；
12) 使用SUPERJTAG进行软件和硬件仿真DEBUG的演示动画；
13) 使用FLASHPGM烧写FLASH的演示动画；
14) 使用ADS1.20创建项目并进行相关设置的演示动画；
15) YL44B0X电路原理图（pdf格式）；
16) YL44B0X开发板使用手册（pdf格式）
17) 开发板上所用到的全部芯片手册、资料
YL44B0X套件包括:
一块已测试好的YL44B0X开发板
