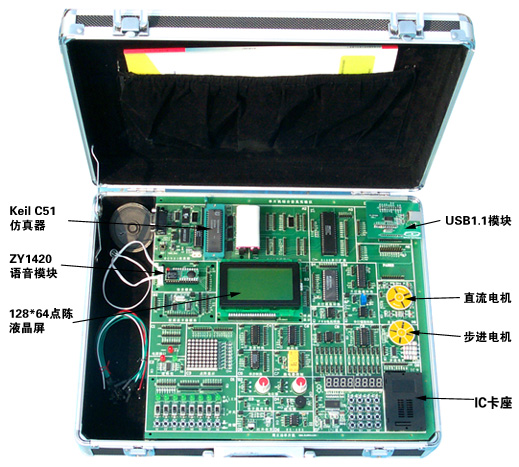

DP-51PRO四合一综合仿真实验仪
教学实验箱
性能特点
DP-51PRO单片机综合仿真实验仪集成有强大的硬件资源,并且为用户提供了多种选择,使用用户可以进行各种相关的实验。
·自带5V、12V、-12V电源,其中5V电源可供2A的电流,12V可供500mA,-12V可供
300mA,含瞬时短路保护和过流保护;
·基于Keil MONITER 51的仿真调试功能;
·带有32k的FLASH用于用户的程序下载;
·能够实现PHILIPS 单片机的 64Kflash 的ISP下载编程功能;
·灵活简单的138译码和373锁存电路,方便用户随意设置;
·集成1路完全功能的CAN-bus现场总线接口(用户需选购配件CAN-bus 接口模块),提供完整的BasicCAN和PeliCAN软件包并可直接连接现场总线;
集成1路USB1.1接口,提供完整的单片机固件程序、上位机驱动程序源码及其完整的软件包和应用范例,即便用户没有掌握USB1.1协议,同样也能在现有的产品上增加USB功能;
·集成1路USB2.0接口(用户需选购配件USB 2.0
接口模块),提供“USB接口C51程序、PC机应用示范程序”,浅显易懂,入门方便,使用户快速掌握应用系统的设计方法;
·集成1路TCP/IP以太网接口(用户需选购配件以太网 TCP/IP接口模块),并配有
完整的 TCP/IP转串口的原码例程;
·支持CPLD实验,可选择使用XILINX公司的XC95108系列的CPLD或者ALTERA公司的;
·EPM7128S系列的CPLD(用户需选购配件CPLD 模块);
·带有128*64的点阵液晶模块(标配)及接口;
·8×8LED点阵模块;
·步进电机、直流电机实验;
·ADC0809 并行AD、DAC0832并行DA实验,串行AD实验;
·555实验电路;
·由键盘显示芯片ZLG7290控制的8个8段数码管和16个按键;
·8个拨码开关、8个LED、8个独立的按键;
·接触式IC卡实验;
·非接触式IC卡读卡模块实验(用户需选购配件ZLG500A模块及天线);
·LM342 四运放,可以搭建各种运放电路,做运放实验;
·继电器驱动及控制电路,可做各种继电器控制的实验;
·I2C接口的EEPROM和RTC实时时钟电路;
·RS232和RS485接口电路;
·交流蜂鸣器驱动控制电路;
·PWM脉宽调制输出接口;
·电位器电压调节电路;
·8155 I/O口扩展实验;
·74LS164串转并、74LS 165并转串实验;
·红外收发数据实验;
·18B20单总线数字式温度传感器实验;
·ISD1420语音模块实验;
·含有一个逻辑笔,可用于检查TTL电平的高低;
·含有一个时钟发生器,可以产生时钟信号。 |
