DP-51H单片机数据通信综合仿真实验仪     已停产

概述
    DP-51H单片机数据通信综合仿真实验仪是由广州致远电子有限公司设计的DP系列单片机仿真实验仪之一，是一种目前功能强大的单片机应用技术综合性学习、调试、开发工具，为广大单片机爱好者和单片机工程师提高技术水平提供了一条捷径。DP-51H单片机数据通信综合仿真实验仪向用户提供了众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术；同时DP-51H单片机数据通信综合仿真实验仪集成有MON51调试接口，用户可在著名的Keil uVision2调试环境下调试、运行单片机程序。预留的ISP接口使DP-51H单片机数据通信综合仿真实验仪还具有ISP编程器的功能。

参考照片

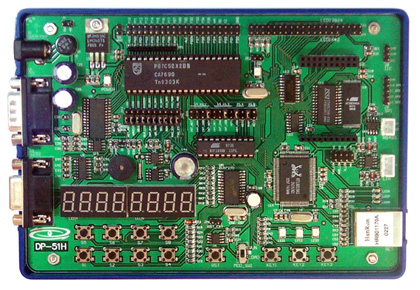

DP-51H主机



USB2.0 模块 USB1.1 模块

功能特点
用户可使用自带的P87C52X2单片机来进行仿真调试,或把程序下载到FLASH中运行。工作晶振频率可选：1-24 MHz。
板上集成众多常用接口电路：32KB SRAM芯片62C256、32KB FLASH芯片29C256、3个独立LED显示、3个独立按键、8个8段数码管与8按键组成的键盘/显示电路、I²C接口实时时钟芯片PCF8563T、I²C接口E2PROM芯片24WC02、I²C接口键盘LED显示芯片ZLG7290、RS232串行通讯接口芯片MAX232、RS485串行通讯接口芯片MAX485、CAN 2.0B 控制芯片SJA1000T、LIN BUS 控制芯片TJA1020、以太网控制芯片RTL8019AS、SPI 接口电路、16×2字符液晶显示屏接口和128×64点阵液晶显示屏接口、 无源蜂鸣器电路BUZZER、复位电路、电源监控电路MAX708、另外提供USB1.1和USB2.0的扩展模块。这些实用接口电路涵盖了MCU通讯的各个应用领域，能够提供用户领先的通讯应用设计方法。
电路信号的切换通过跳线器进行选择，可靠性高，使用方便。
提供实验电路的各部分原理图，提供各个实验课题的程序，浅显易懂，入门方便，使用户快速掌握应用系统的设计方法。
预留ISP接口，支持PHILIPS ISP单片机（如P89C51RX2、P89C66X、P89C6Xx2等）的ISP编程功能。
通过MON51接口与Keil C51调试软件 μVision2配合，可按单步、断点、连续等方式调试实际应用程序；
进行实时操作系统的学习，如RTX Tiny 实时操作系统、uC/OS－II实时操作系统、Small RTOS实时操作系统等。RTX Tiny 实时操作系统是德国Keil Software公司设计的，关于Small RTOS实时操作系统的源码可以在http://www.zlgmcu.com网站下载，至于其详细的设计思想、应用设计实例和中间件，请参考《Small RTOS设计原理及应用》专著，有了这样的基础您就有了从8位单片机过渡到32位ARM的扎实功底。如果您的基础比较好，还可以深入学习uC/OS－II实时操作系统，不仅可以在80C51单片机上使用，而且可以十分方便地移植到32位ARM上使用。
利用DP－51H单片机数据通信综合仿真实验仪引出的CPU仿真信号，可以连接自己的实际应用系统。
