 DP-51PROC(插孔式)四合一综合仿真实验仪

概述
     DP-51PROC(插孔式)单片机综合仿真实验仪是由广州致远电子有限公司设计的基于Keil C51集成开发环境下的DP系列单片机仿真实验仪之一,是一套功能强大的单片机应用技术学习、调试、开发工具,为各大院校的实践教学提供了一个较好的实验平台,是单片机教学的好帮手。
     DP-51PROC(插孔式)单片机综合仿真实验仪向用户提供了丰富的外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术。同时,基于Keil C51集成开发环境下的TKSMonitor51仿真器具有硬件仿真的功能,用户可以在Keil uVision2环境下学习编写、调试单片机程序,是一套性能完美的MCU综合实验系统。


      DP-51PROC四合一功能:ISP、EDA、仿真、实验仪。

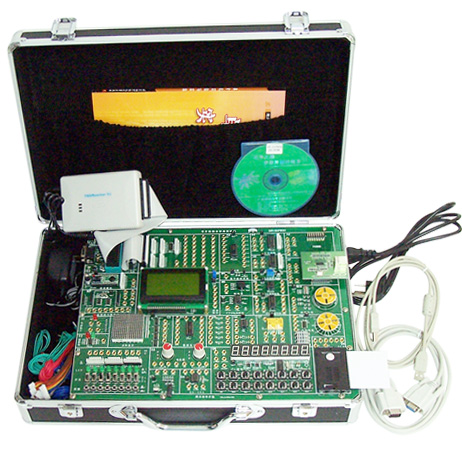

参考照片

功能特点
     DP-51PROC(插孔式)单片机综合仿真实验仪集成有强大的硬件资源,并且为用户提供了多种选择,使用用户可以进行各种相关的实验。
自带5V、12V、-12V电源,其中5V电源可提供1A电流,12V可提供500mA,
-12V可提供500mA,含瞬时短路保护和过流保护;
基于KEIL MONITER 51的仿真调试功能(使用TKSMonitor51仿真器);
TKSMonitor51仿真器内部带有32KB的FLASH用于用户的程序下载;
能够实现PHILIPS 单片机的 64KB FLASH 的ISP下载编程功能;
灵活简单的138译码和573锁存电路,方便用户随意设置;
集成1路完全功能的CAN-bus现场总线接口;
集成1路USB1.1接口;
集成1路USB2.0接口(可供用户选配);
集成1路TCP/IP以太网接口(可供用户选配);
支持CPLD实验,可选择使用XILINX公司的XC95108系列的CPLD
或者ALTERA公司的EPM7128S系列的CPLD(供用户选择);
带有128×64的点阵液晶模块及接口,和一个16*2字符型液晶模块的接口(供用户选择);
16×16LED点阵模块;
步进电机、直流电机实验;
TLC549串行AD、TLC5620串行DA实验;
555实验电路;
由键盘显示芯片ZLG7290控制的8个8段数码管和16个按键;
8个拨码开关、8个LED、8个独立的按键;
接触式IC卡实验;
非接触式IC卡读卡模块实验(可供用户选配);
LM324 四运放,可以搭建各种运放电路,做运放实验;
继电器驱动及控制电路,可做各种继电器控制实验;
I2C接口的EEPROM和RTC实时时钟电路;
RS232和RS485接口电路;
交流蜂鸣器驱动控制电路;
PWM脉宽调制输出接口;
电位器电压调节电路;
提供仿真器电源输出供给电压;
74LS164串转并、74LS165并转串实验;
红外收发数据实验;
18B20单总线数字式温度传感器实验;
ISD1420语音模块实验(可供用户选配);
含有一个逻辑笔,可用于检查TTL电平的高低;
包含有一个8路输出的时钟源。

实验项目
     DP-51PROC(插孔式)单片机综合仿真实验仪可以进行各种单片机实验,具体包括:
单片机I/O口控制实验,如拨码开关信号输入,LED发光二极管控制,按键输入等实验;
定时器输出PWM实验;
蜂鸣器驱动实验;
结合单片机I/O口控制实验和蜂鸣器驱动实验的电子琴实验;
串转并的I/O口实验;
并转串的I/O口实验;
74HC138译码器实验;
16×16LED扫描输出实验;
555电路实验(如脉冲输出,频率调整等实验);
运算放大器实验(加减法,微积分等电路的实验);
继电器控制实验;
RS232串口通信实验;
RS485差分串行通信实验;
I2C总线实验(实时时钟、EEPROM和ZLG7290的实验);
结合I2C总线实验而扩展的万年历时钟实验;
接触式IC卡读写实验;
18B20的单总线实验;
结合18B20的单总线实验和I2C总线实验的温度计实验;
结合555电路实验和单片机定时器频率计实验;
直流电机实验;
步进电机实验;
红外收发实验;
LCD 16*2 字符型液晶显示实验;
LCD 128*64 点阵液晶显示实验;
串行的模数转换实验;
串行的数模转换实验;
结合I2C总线实验、接触式IC卡读写实验、继电器控制实验的IC卡身份识别开关实验;
USB1.1接口控制实验;
CAN-bus接口控制实验(CAN PARK可供用户选配);
USB2.0接口控制实验(USB2.0 PARK可供用户选配);
基于以太网接口的TCP/IP实验(RTL8019AS PARK可供用户选配);
ISD1420语音模块实验(ISD1420语音模块可供用户选配);
非接触式IC卡读卡模块实验(ZLG500A读卡模块及天线可供用户选配);
一系列CPLD综合实验(CPLD PARK 可供用户选配);
基于Keil C51源码公开的Small RTOS嵌入式操作系统的实验、驱动开发与实战例程。

配套图书

DP-51PROC实验指导书
      从以80C51内核单片机为核心的DP-51PROC单片机综合仿真实验仪入手,介绍如何进行单片机实验,逐步引导读者掌握使用80C51内核单片机进行开发的方法。本书共分4章,第1章简单介绍DP-51PROC单片机综合仿真实验仪的结构和功能;第2章详细介绍Keil μVision2集成开发环境的使用方法和使用样例,最后还介绍了DP-51PRO单片机综合仿真实验仪的各部分硬件原理和使用方法;第3章介绍39个单片机接口及应用实验;第4章简单介绍在Small RTOS51下的驱动程序的编写方法,并以DP-51PROC单片机综合仿真实验仪为硬件平台,详细叙述了LCD和I2C的驱动程序编写。

可选配件
具有ISP下载功能的单片机,如P89C51RD2、P89C60X2等

ZLG500A模块及天线



USB 2.0 接口模块 (1581 PACK)



CAN-bus 接口模块 (CAN PACK)



以太网 TCP/IP接口模块 (8019 PACK)
