ATMEGA163

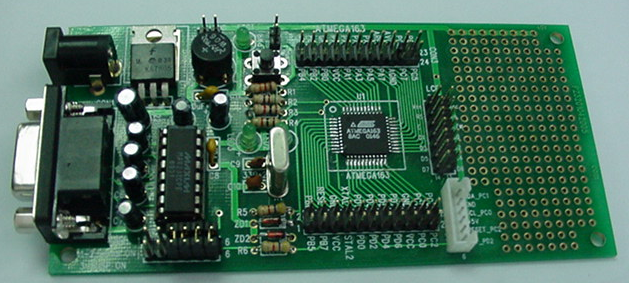

1.0 ATMEGA163在线下载器硬件线路板图.

2.0软件——ISP软件——PONY ISP软件，需网上下载.

2.1软件——编程软件——Codevision.

3.0 ATMEGA163芯片放大图.

4.0 ATMEGA163接LCD 16*2（加选）和7290控制板（加选）.

4.1 7290控制板是I2C接口，可控制LED和键盘.

5.0 ATMEGA163 LCD接口和I2C接口放大图.

6.0 ATMEGA163的7290板放大图.

7.0 ATMEGA163接上电脑（接PC串口）和接电源图.

8.0 ATMEGA163运行演示程序时，LCD上显示字，同时板上LED交互闪烁.

9.0 ATMEGA163参考文档：

10.0 ATMEGA163运行PONY ISP软件图.

11.0 ATMEGA163运行PONY ISP软件成功后的画面.

12.0 ATMEGA163在PONY ISP下，设置元器件型号为ATMEGA163，如下图：

13.0在设置（SETUP）下，配置ISP的通讯模式为“SI PROG API”.

14.0 开始下载演示程序名为“ATMEGA163 DEMO1.HEX.

15.0 开始读、写、查空等动作.

16.0 Code Vision C编译软件有版权，需网上下载.

17.0 用CODE VISION 调入ATMEGA163的演示源程序.

18.0 ATMEGA163原理图：
