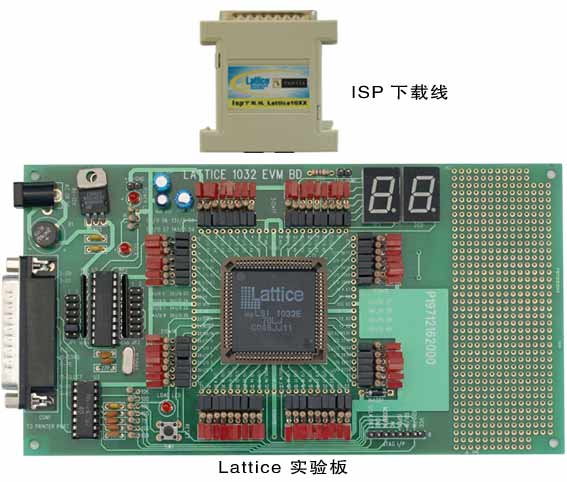

Lattice ISP下载线+实验板

    Lattice isp下载线严格按照Lattice公司提供的电路设计，全贴片工艺，全部电路安装于一个普通的并行接口外壳中，可与实验板配套使用，也可以用于其他具有标准接口的电路板，在线下载程序时非常稳定。
     Lattice isp下载线不仅支持基本的程序下载功能，还支持在线调试即支持JTAG功能。下载线适用于Lattice的CPLD等器件进行在系统编程,支持3.3V-5.0V核心电压器件的编程。用户通过 ispLEVERTM 或 PAC-DesignerTM 软件完成逻辑设计并生成可下载文件后，用Lattice的 ispVMTM System Software 软件即可直接对器件进行编程。除下载线外，不需要其他的元器件即可完成对器件的编程。

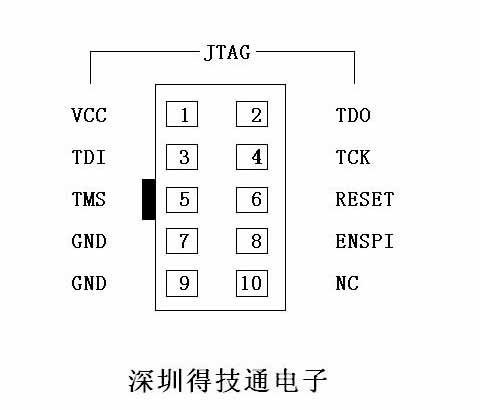

Lattice isp下载线的一端连接至PC并行口，另一端使用飞线连接器连接至器件目标板。连接器为IDC-10插头,引脚排列图如下所示:

软件下载

ispvmSystemV17.2.1.exe
