 您当前位置: 首页 >> 单片机仿真器 >> ARM仿真器 >> AK100Pro仿真器

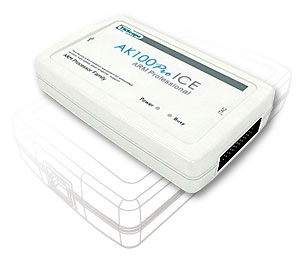

AK100Pro ARM专业版仿真器

AK100Pro ARM专业版仿真器AK100Pro ARM专业版仿真器

AK100Pro ARM专业版仿真器,支持ARM7 / ARM9 / ARM11 / Cortex-M0 / Cortex-M1 / Cortex-M3 / Cortex-M4 / XSCALE等内核的全系列仿真,包括Thumb模式。
支持ARM7 / ARM9 / ARM11 / Cortex-M0 / Cortex-M1 / Cortex-M3 / Cortex-M4 / XSCALE 等内核的仿真;
支持Thumb模式,支持SWD模式;
与全部主流IDE环境无缝嵌接,TKStudio / Keil / ADS / IAR / RealView / SDT等;
支持片内/片外Flash的在线编程和仿真;
用户可自行添加任意Flash编程算法;
支持图形化的Flash配置编程;
支持无限制Flash断点和无限制RAM断点;
USB供电,无需外部电源;
最大JTAG运作速度达到25MHz,保证以极限的速度进行硬件调试;
高速USB通讯,最大代码下载速度1.2M字节/秒。


支持内核种类
ARM7:ARM7TDMI / ARM7TDMI-S / ARM7EJ-S / ARM720T。
ARM9:ARM9TDMI / ARM920T / ARM922T / ARM926EJ-S / ARM946E-S / ARM966E-S。
ARM11:ARM1136 / ARM1156 / ARM1176。
Cortex-M0/M1/M3/M4:支持串行调试(SWD)模式。
XSCALE: PXA255 / PXA270。

支持IDE环境
Keil,Keil公司,英文界面,8051/251/C166/ARM编译/调试环境。
ADS,ARM公司,英文界面,全ARM内核编译/调试环境。
IAR,IAR公司,英文界面,多内核编译/调试环境。
TKStudio,致远公司,中/英文界面,多内核编译/调试环境,强大内置编辑器。



硬件指标
USB2.0(High Speed)高速通讯接口。
下载速度达到1.2MB/S。
标准Windows USB驱动支持,即插即用。
标准20-pin JTAG接口与目标板连接,支持热插拔。
PC机USB口取电,省去沉重的电源适配器,小巧便携。
人性化的指示灯提示当前工作状态。
检测所有JTAG信号和目标板电压。
自适应目标板电压,支持宽电压范围1.8V~5V。
JTAG最大时钟25MHz,可达到极限的调试速度。
自动速度识别功能。
支持实时RTCK同步时钟(自适应时钟)。
带有硬件自检功能,方便检测排除硬件故障。


功能特性
支持全系列ARM内核仿真,ARM7 / ARM9 / ARM11 / Cortex-M0 / Cortex-M1 / Cortex-M3 / Cortex-M4 / XSCALE 等,包括Thumb模式。
支持Cortex-M0 / Cortex-M1 / Cortex-M3内核串行调试(SWD)模式。
无缝嵌接多种主流IDE环境,TKStudio / Keil / ADS / IAR / RealView / SDT等。
支持片内Flash在线编程/调试,提供每种芯片对应的Flash编程算法文件。
完善的Flash配置编程功能,直观的图形化界面,方便用户调试和生产。
支持片外Flash在线编程/调试,提供过千种常用的Flash器件编程算法文件。
支持NOR/NAND/SPI等多种接口类型的外部Flash编程/调试。
支持用户自行添加Flash编程算法文件。
具备单独烧写Flash的独立软件,提高生产效率。
支持无限制的RAM断点调试。
支持无限制的Flash断点调试,突破硬件断点数量的限制。
采用同步Flash技术,无限制Flash断点快速刷新,调试速度如同RAM中一样,方便快捷。
支持动态断点,可在运行中任意设置/取消断点。
同时支持程序断点和数据断点,便于用户准确跟踪复杂程序的运行。
快速单步程序运行,最大180步/秒。
保证最快最稳定的调试主频变化的目标系统。
内置特殊调试算法,可靠调试处于非法状态的ARM内核。
支持菊花链链接的多内核仿真。
基于芯片的设计理念,为数百种芯片提供完善的初始化文件。
内置全面的初始化文件解释执行器,可在复位前后/运行前后/Flash下载前后进行灵活的系统设置,包括寄存器设置/ARM初始化/时钟设置/延时/信息提示等操作。
同类比较

仿真器型号 AK100Pro AK100 TKScope K9 Ulink2 J-link
支持IDE环境* TKStudio,IAR,ADS,
Keil RealView MDK
TKStudio,IAR,ADS,
Keil RealView MDK
TKStudio,IAR,ADS,
Keil RealView MDK
Keil RealView MDK IAR,ADS,
Keil RealView MDK
RAM断点 无限制 无限制 无限制 无限制 无限制
Flash断点* 无限制 无限制 无限制 2max 不支持外部
运行中设置断点 支持 支持 支持 支持 支持
RTCK同步时钟 支持 支持 支持 支持 支持
烧写内部Flash 支持 支持 支持 支持 支持
烧写外部Flash* 支持 支持 支持 支持 支持
图形化Flash配置
编程界面*
支持 支持 支持 不支持 不支持
支持外部Flash种类* NOR,NAND,SPI NOR,NAND,SPI NOR,NAND,SPI NOR,NAND,SPI NOR
用户添加Flash算法* 支持 支持 支持 支持 不支持
RAM下载速度* 1.2MB/S 600 KB/S 650 KB/S 28KB/S 600 KB/S
JTAG时钟* <=25MHz <=25MHz <=25MHz <=10MHz <=12MHz
快速单步(步/秒)* ≈180 ≈150 ≈150 ≈50 ≈100
生产厂商 致远电子 致远电子 致远电子 Keil公司 Segger公司
注: ① Ulink2/J-link仿真器性能参数指标引用其官方网站发布数据,如有更新,以网站为准。
  ② 带*标识为TKScope K9 / AK100Pro / AK100突出性能。

实测结果
AK100Pro / TKScope K9 / AK100 / Ulink2 / J-link下载速度测试结果(LPC2138)

512KB Flash

JTAG 1MHz

JTAG 2MHz

JTAG 3MHz

RTCK同步时钟

AK100Pro(秒)

14

8

7

6

TKScope K9(秒)

15

9

7.5

6.5

AK100(秒)

15

9

7.5

6.5

ULINK2(秒)

28

28

28

28

J-LINK(秒)

26

20

下载失败

27

512KB RAM

JTAG 1MHz

JTAG 2MHz

JTAG 3MHz

RTCK同步时钟

AK100Pro(秒)

6.5

3.0

2.8

2.5

TKScope K9(秒)

6.5

3.5

3

3

AK100(秒)

8

4.5

3.5

3

ULINK2(秒)

23

23

23

23

J-LINK(秒)

7

4

下载失败

6

注: ① 测试的系统环境完全相同,数据真实记录。
  ② 编程LPC2138芯片512KB Flash,系统时钟77MHz。
