DP-51MCore多核单片机实验仪--深圳得技通电子有限公司

DP-51MCore是广州致远电子有限公司最新设计的“多CPU核单片机综合仿真实验仪”。该实验仪内置4片NXP半导体（原Philips半导体）高性能MCU，兼容标准8051架构，16KB片内Flash ROM，支持ISP下载，能够反复烧录程序代码，内嵌有硬件仿真器。DP-51MCore多核单片机实验仪是各大专院校建立单片机公共实验室的上佳选择。

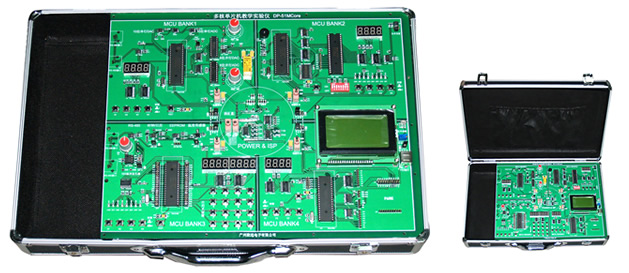

　产品图片

功能特点

有电源总开关及四个分开关，分开关可以分别控制四台MCU的电源。
四台MCU主机各自负责一部分外围电路，相互独立运行。
外围电路尽可能用I/O端口直接控制，避免复杂转换，方便学生理解、编程和做实验。
I/O接口尽量不复用，因此做实验时几乎不需要任何连线，直接下载程序代码即可运行。
进行ISP下载时，通过两只开关就能够切换串行通信口，也无需连线。
四台MCU主机虽然互相独立，但也可以通过串行接口、红外线、RS-485接口通信，支持双机通信和群组通信。
多台实验箱还可以组成一个
完整的RS-485网络。
每台MCU主机都内嵌有一个实时在线仿真器。可结合Keil C51（目前主流的8051系列软件开发平台）仿真，操作方法与纯软件仿真一致。

各模块主要外围电路

BANK 1	BANK 2
4位动态扫描数码管双RS-485接口（支持双机和多机通信） 8位并行D/A 8位并行A/D 10位串行D/A 10位串行A/D 4只独立按键及发光二极管	4位动态扫描数码管 4只独立按键及发光二极管并行扩展16KB RAM（可存储数据或代码）拥有传统的并行I/O扩展电路8255 红外线数据发送电路交流蜂鸣器，可演奏动听乐曲
BANK 3	BANK 4
8位动态扫描数码管 4只独立按键及发光二极管 4×4行列式按键 8只流水灯LED NE555方波发生器（占空比5％～95％连续可调）双RS-485接口（支持双机和多机通信） EEPROM（电可擦除只读存储器）芯片24C02 实时时钟/万年历芯片PCF8563 数字温度传感器LM75（可组建RS-485多点温度采集系统）	红外数据接收电路 128×64点阵液晶屏，可显示汉字 4位动态扫描数码管 4只独立按键及发光二极管 PS/2计算机键盘接口通用PACK接口（支持USB、CAN BUS、网卡、射频卡等模块）
