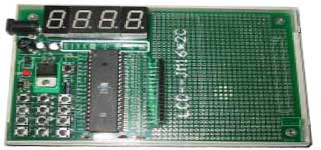

SY-11231 51XXDEMO 单片机演示板
一、 特性:
1、与 MCS-51 系列产品兼容。
2、预留扩展空间接口,便于直接开发成品。
3、预留 2*16 液晶 LCD 显示接口。
4、测试用 4*3 行列式键盘输入。
5、测试用 4*8 数码管 LED 显示指示。
6、78E51/52;8951/52 标准管脚引出,便于调试仿真器和测试芯片。
7、方便实用的双用电源供电插座,DC+5V 或 AC8~12V 电源即可。
二、 使用说明:
1、SY-11231 51XXDEMO 单板机结构简单使用方便,适用于初学者及教学试验和直接用于产品 开发成品制作等;
2、对电源无严格选择要求,可直接+5V 接入“J3”座或接入交直流8~12V 电源(请按板上指 示接入),板上自带整流稳压电路;
3、如需接配液晶显示,请用户注意“J1”座的电源极性,配有 2*16 的 LCD 演示学习程序便 于用户直接模仿,编程,开发之用。
4、将板上的 CPU 取下,插上 51 系列仿真器上的仿真头后,可以直接测试仿真器 P0,P1,P2,
P3 端口的输出状态;
5、8951 系列管脚标准标识,便于用户随时识别;
6、本单片机板 P0、P1、P2、P3 各口已接入四个七段 LED 数码管显示模块,并配有演示示范 程序,便于用户直接模仿、学习、开发之用,为尊敬的用户在单片机的学习及 4*3 行阵列 测试键盘应用和液晶显示的开发环境,提供了必不可少的资源和帮助。
三、包装清单
主机板 *1PCS;
说明书 *1PCS;
CD(测试调试软件) *1PCS;
