　　感谢您购买C-SDIPFA-78F92XXCS编程适配板。本产品的主要作用是作为适配器, 连接在NEC SDIP闪存微控制器芯片和编程/仿真(QB-MINI2)之间。本产品支持下述封装的微控制器片：
UPD78F9210CS，UPD78F9211CS，UPD78F9212CS，UPD78F9221CS，UPD78F9222CS， UPD78F9232CS，UPD78F9234CS和UPD78F9187HCS SDIP。
　　本产品也可以作为芯片脚间距的转换板，把芯片从SDIP(300mil)封装转换为DIP(600mil)的封装。

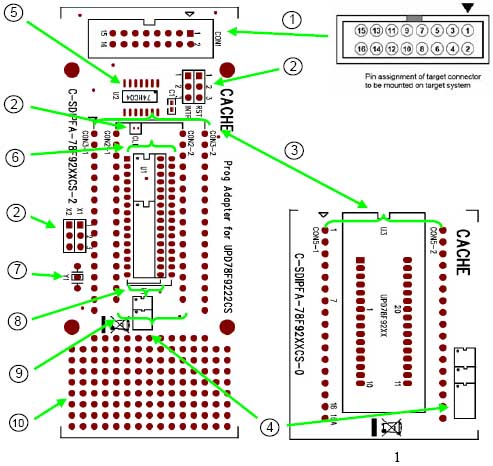

本产品C-SDIPFA-78F92XXCS包装清单如下，如果有部分缺失或者损坏，请与销售商联系。

32pin适配板

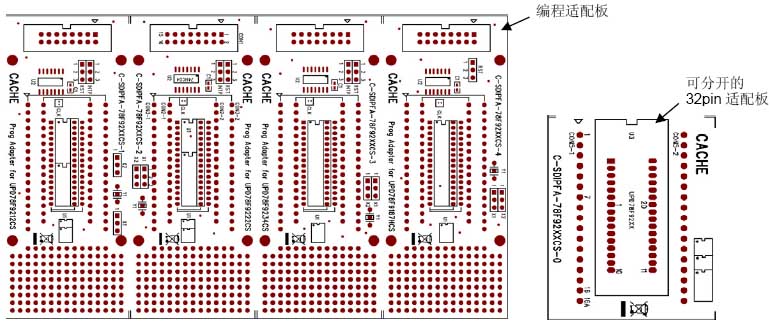

芯片专用编程板，这块板可被拆分为四个小板,分别对应下述芯片封装的下板:
UPD78F921XCS， UPD78F922XCS， UPD78F923XCS和UPD78F9187HCS的下板。
支撑柱
用户手册(本手册)

芯片专用编程下板示例

用于与QB-NINI2连接的16pin连接头
跳线，见“跳线设置”章节
32pin (1000mil)针脚 – 用来连接下板(编程板)与上板(适配板)
当放入IC到适配器中时,请按照实际芯片大小参照指示图摆放,不可以用锁紧座第一脚为标准对齐
为数据缓冲器(74HCU04)预留的焊盘(未包含)
如果未使用适配板(上板)时,可用此32pin(400mil)的锁紧座脚位(未包含座子)
晶振/振荡器的焊盘(未焊有器件)
如果既未使用适配板(上板),下板也未使用锁紧座,则该处可直接使用NEC MCU位置
封装SDIP转换为DIP(600mil),针排已提供,但是未焊接
万用板区

操作

　　设置跳线为编程模式或调试模式，使用编程适配板上的16pin连接头与闪存编程/仿真器相连接，放入NEC MCU到适配器中，操作参照编程/仿真器的使用说明。

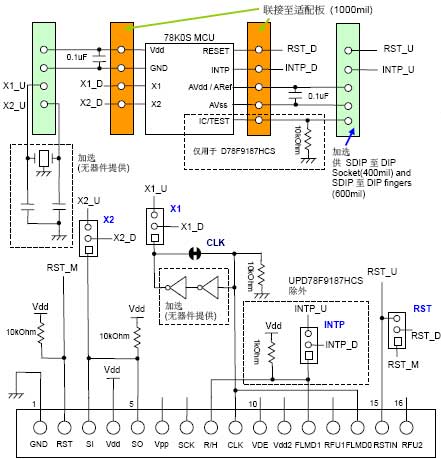

电路方块图

以下是各个小板的简化方块图

跳线设置
编程模式：除INTP针脚外，其他的针脚#1和#2全部短路，跳针INTP开路。
调试模式：将所针脚#1和脚#2短路
SDIP至DIP转换：将所有针脚#2和#3短路
*针脚#1是在左边位置
时钟CLK的焊盘跳线
必需保持CLK跳针短路(默认)，但如果需在CLK脚加入缓冲时，必需打开时钟CLK针脚的焊盘(把两者之间的连接线切断)，否则用户必需保持跳针短路(默认)。

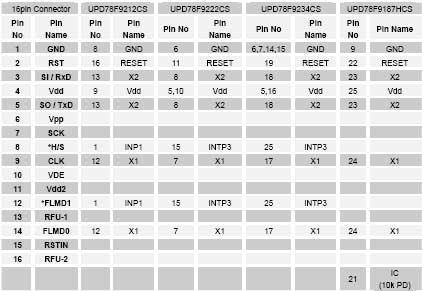

引脚连接
在编程模式和调试模式下,连接头的引脚脚位和MCU的实际连接方法如下:

*在16针脚的连接头,8脚和12脚在编程时,未被连接到NEC MCU,在编程模式时,打开INTP跳针。

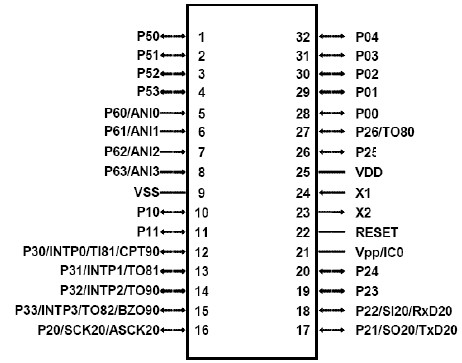

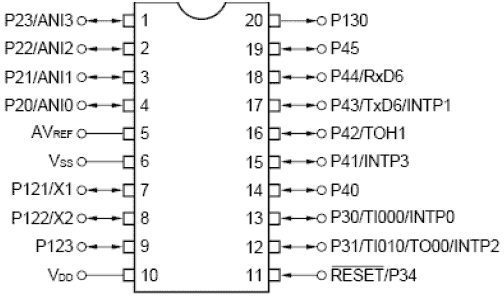

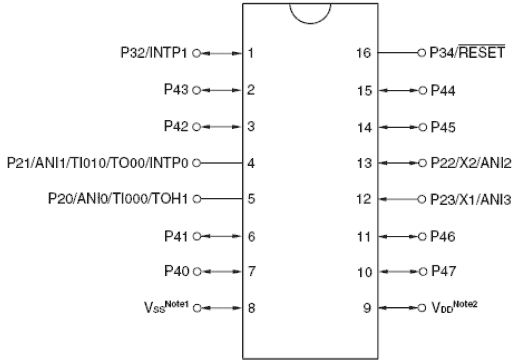

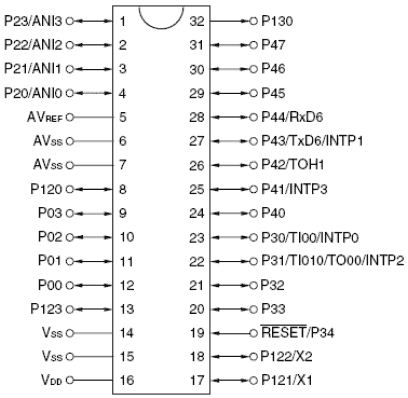

脚位图
UPD78F9212CS-CAB-A	UPD78F9222CS-CAC-A


UPD78F9234CS-CAA-A	UPD78F9187HCS-CAA-A
