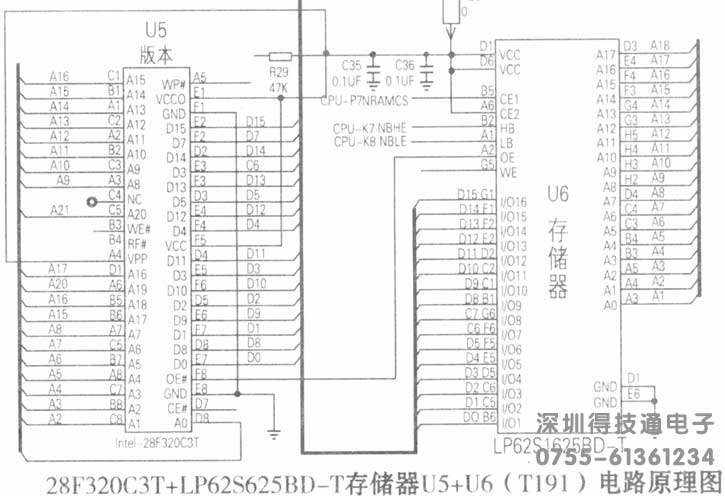

摩托罗拉T191型手机存储器28F320C3T+LP62S625BD电路图

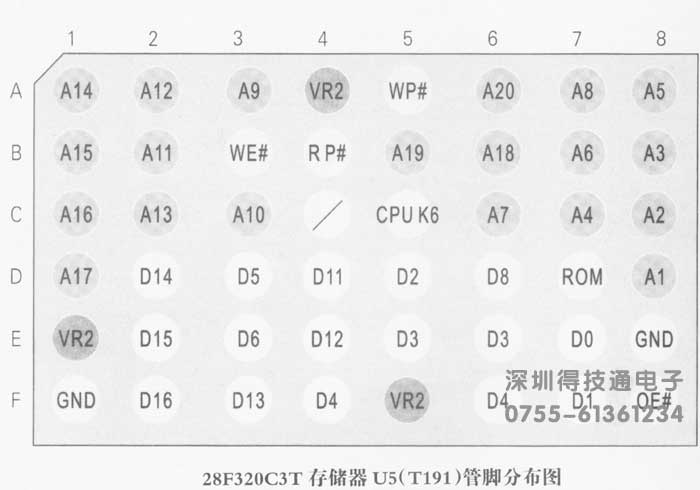

28F320C3T管脚分布图
版本脚位注释: D0-D15为并行数据通信I/O线,共16位; A0-A20地址选择线21位 We写入使能信号系统 RP复位掉电模式,当其为低时,芯片处于高阻低耗状态 WP写保护模式,当其为低时,芯片不允许写,A4、E1及F5为芯片供电,来自电源IC——E1脚。 ROM-CS为芯片片选信号、OE为数据输出使能信号。

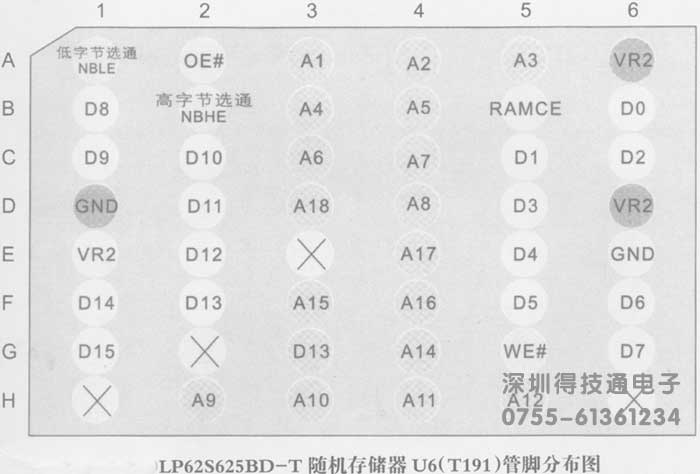

LP62S625BD管脚分布图
U6存储器引脚脚位注释: OE为输出使能信号; RAMCS为芯片选择信号 NBLE为低八位D(0:7)传输使能 NBHE为高位D(0:15)传输使能 D0-D15为并行十六位数据I/O线 A0-A18为地址选择线共19位 E1、D6、A1=VR2为芯片供电 WE写入使能信号。
