安全报警系统线路图（一）

电路图制作 : Andy Collinson
Email:anc@mitedu.freeserve.co.uk

描述

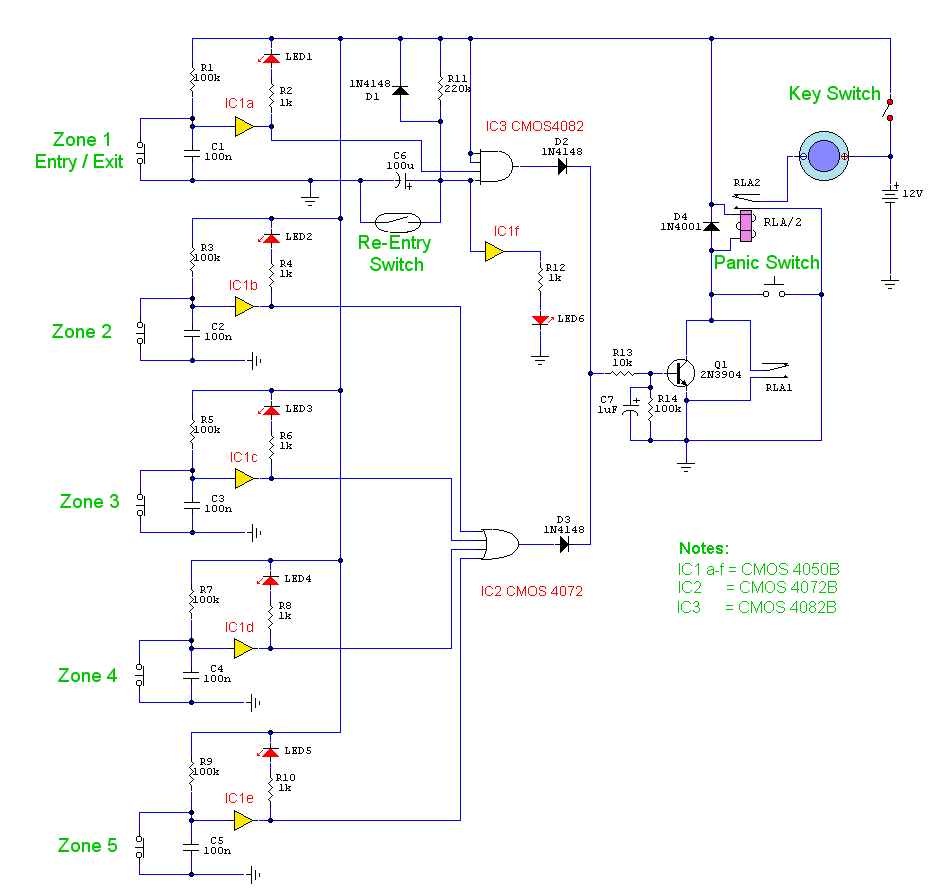

这是一个由5个独立的分区组成的完整的报警系统，适合小型办公室或家庭环境使用。它只用了3个CMOS集成电路并在进场/退场区可延时的特色，时间长短可以设定，4个即时响应区和一个紧急按扭。每个区都有一个指示灯显示”报警系统工作中”。示意图如下：

Please Note: This diagram is drawn with Relay and Switch Contacts labeled as in my Practical Section

Wheres the Parts List ? On the diagram click here for more info.

电路注释:

每个分区都有一个常闭的接触点。这些接触装置可以是微型开关，或者是常用的报警器接触装置（通常是单簧管开关）。合适的开关可在安防器材店购买到，并安装在门框或窗框较隐闭的位置。
第1区是可定时区，可因此区来作为进入/退出建筑物区.。第2到第5区是报警器即时响应区，不具有延時触发作用。电容器C1至C5是为消除引线过长引致的射频干扰。C7和R14同样是用来消除突波用。主开关可用来做设置/解除和复位开关。出于安全起见，这个开关应该采用金属型的开关。

操作:
工作时，C6会经由R11控制，此作用相当于退场延迟时间，大约为30秒。延时的长短可以更改C6或者R11大小值来改变。定时的时间一到，指示灯LED6就会发亮，表示报警系统已经开始工作了。可把LED6的位置安放到其他地方（例如警铃箱上），可以肉眼看到并表示系统已经被设定并且进入工作状态。设定后，任何一个接触器一旦被打开，将会引发报警，包括第1区。为了防止进场时触发报警器，需要按动隐藏起来的再进场开关，免得误触发报警。这将使电容C6放电并启动进场计时器。再进场开关可以是一个隐藏的单簧管开关，被装在门框的任何一处，但肉眼不易察觉。当按下紧急开关时，报警钟会被触发。继电器RLA1就会接触并锁住信号，RLA2就会运行警报器或蜂鸣器。
