78K0S/KA1+ – Do it!

(uPDF9222)NEC

◆　易于使用的器件示范功能
　　78K0S/KA1+-Do it! 中包含一些组件，可以很方便地演示简单的 I/O 功能，例如 push 按钮、LED 输出、AD 参考电压、I/O 线、UART 接口。

◆　通过 USB 接口供电
　　78K0S/KA1+- Do it! 通过 USB 接口供电，不需要独立电源。

◆　PG-LPC 闪存编程软件
　　可以通过基于闪存编程软件的窗口，选择和下载应用程序到 78K0S/KA1+-Do it! 面板上，用于评测。

◆　支持模拟信号到数字信号的转换

◆　可以使用多种输入/输出信号，如

　　连接到用户硬件上的所有 I/O 端口
　　定时器输入/输出信号
　　使用 USB UART 芯片 FT232 的 UART 接口
　　4 条模拟输入线
　　连接到 LED 的 4 个 I/O 端口
　　用于产生外部中断的 1 个按钮

　　主机

　　汇编程序， C编译器， 系统仿真器和闪存编程软件要求主机操作系统为Windows 98SE， Windows Me，Windows 2000，or Windows XP。
需要 PII 400 MHz CPU, 128 MB 以上内存， 256 色显示 (800 ′ 600), 鼠标, CD-ROM 驱动和至少 90 MB 的空闲硬盘空间。

　　主机接口

　　USB接口，实现基于USB（1.1及以上版本）的通信。

1　78K0S/KA1+ - Do it!
　　78K0S/KA1+ - Do it! 是 NEC ELECTRONICS 78K0S低管脚初学者配置包。mPD78F9222 微控制器是该系列中的一个典型器件，可用来实现 78K0S/KA1+-Do it!.

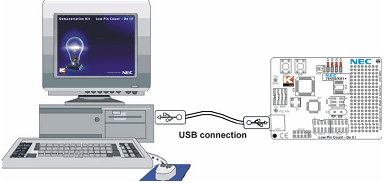

　　将 78K0S/KA1+ - Do it! 面板通过 USB 接口电缆连接到主机上。主机可用于μPD78F9222 闪存的编程，并可以在78K0S/KA1+-Do it! 平台上执行应用程序。

　　μPD78F9222 微控制器上的 78K0S/KA1+- Do it! ，其操作速度为 8.00 MHz 。

2　主机
　　USB 主机接口可以实现与 78K0S/KA1+ - Do it！面板的通信。使用 USB UART 芯片 FT232，应用程序可以与访问 标准 RS232 接口一样，访问 USB 设备。FTDI 虚拟 COM 端口( VCP )在 Windows 系统中显示为除已存在的 COM 端口 之外的一个额外的 COM 端口。

3　通过 USB 供电
　　78K0S/KA1+-Doit!通过 USB 接口供电，不需要独立的电源供应。USB 接口为 Lowpincount–Doit！面板提供 5V 电压。
