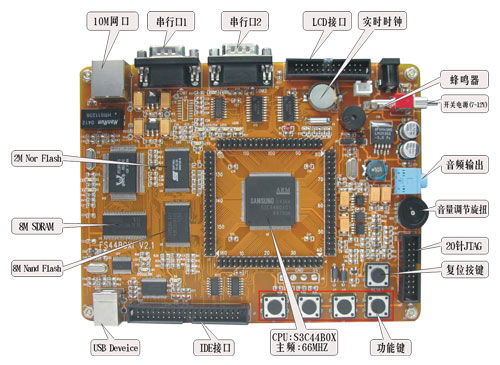

硬件资源

中央处理器
◆S3C44B0X (SAMSUNG)，ARM7TDMI
外部存储器
◆2M BytesNOR FLASH （SST39VF160或SST39VF1601，可支持4M字节的SST39VF320或SST39VF3201）；
◆8M Bytes SDRAM （K4S641632H或者是HY57V641620，可支持16M字节的SDRAM）；
◆16M Bytes NAND FLASH （K9F2808，用户可自己更换为32M、64M或128M的NandFlash）
串口
◆两个标准三线RS232接口，其中COM1带发送和接收指示灯；
网络接口
◆10M网口，RTL8019AS，带发送和接收指示灯；
USB  Device接口
◆USB1.1规范,PDIUSBD12，带联接状态指示灯；
LCD接口
◆LCD接口信号线全部采用了74HC244进行了驱动，更加稳定可靠
◆支持单色、4级灰度、16级灰度、256色STN液晶屏，最大支持640x480/256色STN液晶屏
◆可选配16级灰度屏G35I、G35II、G57 (带触摸屏)或256色彩屏C57(带触摸屏)
◆LCD接口旁边留有12V电源输出接口，可为LCD的12VCCFL背光模块供电
IDE接口
◆总线上采用驱动芯片74LVTH162245进行了隔离，具有更好的稳定性;
◆板上留有IDE硬盘的电源接口，如果板子电源采用12V，就可以直接使用该接口给IDE硬盘供电;
音频接口
◆带音量调节旋钮和功率放大的双声道音频输出（CS4334＋TDA2822 ）
时钟源
◆内部实时时钟（带有后备锂电池）；
复位电路
◆一个复位按键，并采用专用复位芯片进行复位，稳定可靠；
调试及下载接口
◆一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ；
电源接口
◆开关电源供电，输入直流电压范围是7～20V（推荐使用12V），带电源指示灯；
其他
◆四个小按键，四个高亮LED；
◆一个蜂鸣器（带使能控制的短路块）；
◆一个EEPROM（AT24C02）用来验证IIC总线读写；
操作系统
◆支持uC/OS-II ，ucLinux ；

用户光盘上提供的开发工具和源代码

-ADS1.20安装程序(评估版)；
-使用SUPERJTAG并支持ADS1.20和SDT2.51的JTAG调试软件ARMJTAGDEBUGFINAL；
-烧写FLASH的工具软件FLASHPGM2.2.4（评估版）以及适用于S3C44B0X的OCD配置文件；
-串口工具软件sscom32.exe、dnw.exe、tftp.exe；
-LCD图片转换和字模转换工具软件UC-GUI-BITMAPCONVERT.EXE；
-经典的通过JTAG烧写flash工具Fluted（包含NT/XP解决方案）
-FS44B0XI BIOS源代码（ADS1.20的项目文件，包含RTL8019驱动和TFTP协议源码）；
-FS44B0XI测试程序(ADS1.20的项目文件，包含全部源代码)，具有如下功能测试：
  内存（SDRAM）读写自测试
  PWM输出蜂鸣器测试
  IIC总线EEPROM读写测试
  模数转换ADC测试
  IIS音频播放测试
  USB从设备PDIUSBD12测试
  黑白STN液晶屏测试
  4级灰度STN液晶屏测试
  16级灰度STN液晶屏测试
  256色STC液晶屏测试
  黑白STN屏字符串显示测试
  外部中断测试
  IDE硬盘测试
-三星提供的S3C44B0X标准测试程序，经修改后可以运行在FS44B0XI开发板上面：
-uC/OS-II V2.76测试（ADS1.20的项目文件，五个任务的演示DEMO，提供全部源码）
-ucLinux内核源码包和编译器等（可演示板子运行uclinux,不免费提供技术支持）；
-使用SUPERJTAG进行软件和硬件仿真DEBUG的演示动画；
-使用FLASHPGM烧写FLASH的演示动画；
-使用ADS1.20创建项目并进行相关设置的演示动画；
-FS44B0XI电路原理图（pdf格式）；
-FS44B0XI开发板使用手册（pdf格式）
-开发板上所用到的全部芯片手册、资料

FS44B0XI套件

-一块已测试好的FS44B0XI开发板
-一张FS44B0XI光盘
-一个SUPER JTAG调试头
-一条并口线（一边是公头一边是母头，一对一）
-一条串口线(两边都是母头，交叉串口线)
-一条网线(交叉网线线)
-一个+9V或＋12V直流电源
-一个包装盒
