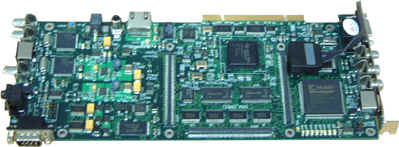

系统配置
- DSP与板上存储器
采用TI公司TMXDM642 DSP芯片,BGA548封装
DSP计算能力为4.8亿条指令每秒
DSP内部工作时钟600MHz(1.67ns)
DSP外部总线时钟100MHz
4M×64bit同步动态存储器(SDRAM)
4M×8bit FLASH存储器
- 视频输入\输出
复合视频(PAL/NTSC/ SECAMS)或Y/C(S端子)
复合视频(PAL/NTSC/ SECAMS)或Y/C(S端子)或高清晰度电视输出,VGA输出
- 音频输入\输出
立体声输入或单一麦克风输入
立体声输出或单路数字音频(SPDIF)输出
- 提供外部接口
2个UART,RS232电平驱动
以太网接口,10/100 Mb/s
PCI接口,符合2.2版本的规范
JTAG接口,符合IEEE 1149.标准
子板接口
软件支持
- 操作系统支持Win2000(SP2)或WinXP
- 兼容TI的CCS2.20.18或以上版本
- 视频采集驱动、显示驱动、PCI驱动等
- 视频应用演示软件LMPEG-2等
- TCP/IP协议栈,语言演示软件
可实现功能
- OSD显示(开放FPGA资源)
- PCI通讯(提供动态连接库和驱动程序)
- 语音采集播放(源程序)
- 发光管等基本功能测试程序(源程序)
- PCI总线驱动(驱动程序)
- 10/100M以太网通讯程序(源程序或库文件)
- 图像算法:H.263算法、JPEG算法、MOTION-JPEG、MPEG-2编解码、MPEG-4编解码、MOTIONDETECT
- 网络图像:JPEG-MOTION、JPEG_NETCAM(网络摄像机)、JPEG_NETWORK、MPEG-2编解码并在网络上传输
- 基本算法:包括边缘检测等十余类
主要应用
- 图像产品开发
- 网络流媒体
- 视频会议系统
- 图像算法研究
- 多路图像监控
|
