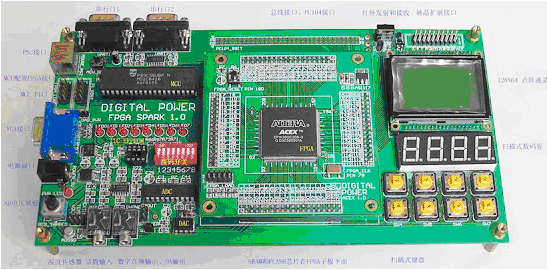

FPGA综合开发平台 FPGA SPARK 1

FPGA综合开发平台 FPGA SPARK 1.1

实验板系列
　

主板：

数字输入接口
- 8个扫描式键盘输入，8个拨码开关输入
数字显示输出接口
- 8个LED
- 四位的七段数码管 ( 共阴 )
- 点阵 128x64 带背光液晶模块
- VGA 接口
模拟输入接口
- 8 位最高采样率 8KSPS ADC 输入信号可选，包括板载 LM35温度传感器，模拟电压输入，以及外接话筒输入。
模拟输出接口
- 10 位最高采样率 80KSPS SPI 接口 DAC 。
通信接口
- 红外收发模块， UART串口 x2 ， PS2 接口
扩展器件
- 2MBIT (256K BYTE) FLASH
- 256K BIT (32K BYTE) SRAM
- 8051 系列 MCU （有插座，但暂时不提供芯片，用户可以自行添加）
- 24C02 （ IIC 接口 EEPROM ）
扩展接口
- PC104 扩展接口 ,可以实现多块开发板级联，或其他连接PC104接口设备
- MCU P1 口
- MCU 配置 FPGA 接口
- 液晶扩展接口

子板：

1. ALTERA 1K100子板：采用 EP1K100QC208 芯片（20万系统门）
2. XILINX 子板：采用 XC2S200PQ208 芯片（20万系统门）

附件：
