 精密测试夹 (选配件)
美国原装进口，专业品质。精密测试夹是一种由不锈钢压制而成带可伸缩“钳状”测试夹，并能够变化为各种尺寸和形状，能够连接测试密度非常高的芯片或者表面连接非常困难的芯片进行测试，并确保连接可以稳固可靠。扁形结构便于对芯片多个引脚同时进行测试的连接，易于使用。
软件界面

功能特点
500MHz采样频率。
120MHz测量带宽。
高阻抗输入。
2K存储深度，支持数据动态记录方式，最大等效于256G个采样点。
创新的触发测量方式和和崭新的分析测量手段，令您在测量的过程做的更加快捷更加简单。

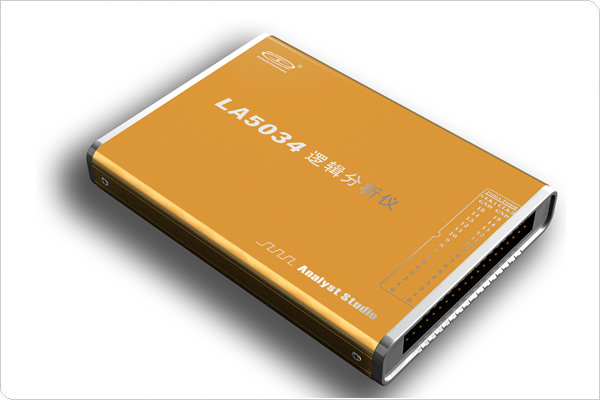

LA5034可以设置边缘、电平、总线等多种触发方式，方便易用。
数据动态记录方式使您采集深度和采集精度得到保证，鱼与熊掌同时兼得。
创新的数据分析功能，使得您在分析UART、SPI、I2C等数据时更加轻松。
富有人性化的工作软件可以协助您完成信号测量、触发设置、动态帮助、软件升级等功能。
崭新的多文档结构可以让您在测量的同时可以观察和比较其他数据。
强大的数据导出功能支持对测量信号进行二次分析成为可能。
灵活的测量频率设置打破了传统的1、2、5进制的条条框框，使得测量更加精确。
功能强大的测量内核，无须依赖于高性能计算机。
USB2.0全速接口，即插即用。
外观轻巧，便于携带。
动态升级的硬件算法使您的测量手段与时并进。
硬件指标
 信号采样频率： |
500MHz(max) |
| 实时显示采样频率： |
500MHz(max) |
| 测量带宽： |
120MHz |
| 每路存储深度： |
2Kbits |
| 输入阻抗： |
200KΩ |
| 输入信号范围： |
-30～30V |
| 触发电压： |
-6～6V |
| USB版本： |
USB2.0全速 |
| 触发位置设置： |
支持（可以随意设置触发位置，以观察触发前数据） |
| 逻辑笔功能： |
支持 |
| 支持系统： |
Windows 2000，Windows XP |
支持触发方式
| 边缘触发： |
支持 |
| 数据触发： |
支持 |
| 总线触发： |
支持 |
| 可视触发： |
支持 |
插件解码前后的效果比较
插件功能根据选择的传输协议，对被测量的数据进行分析解码，还原出原始传输的数据。使数据分析更加直观易懂。
SSP-SPI总线分析
采集EasyArm2131实验板的SSP-SPI接口发送的数据。经过SSP中的SPI协议解码后的效果图。
SSP-SSI总线分析
采集EasyArm2131实验板的SSP-SSI接口发送的16位数据。经过SSP中的SSI协议解码后的效果图。
UART总线分析
UART数据波形解码分析前后的效果比较。其中：红色表示结束位，绿色表示开始位。
I2C总线分析
I2C数据波形解码分析前后的效果比较。其中：红色表示应答位，黄色表示开始位。

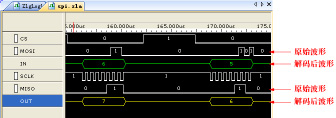

SPI总经分析
SPI数据波形解码分析前后的效果比较。
|
