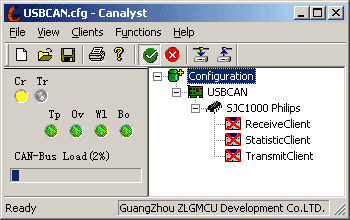

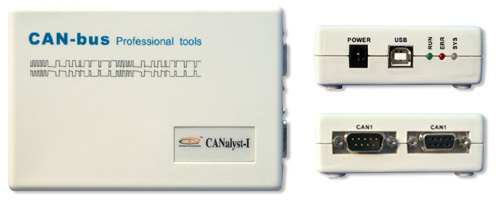

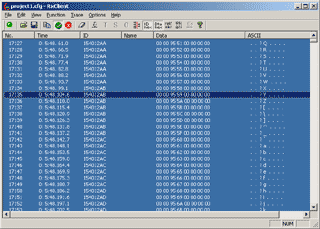

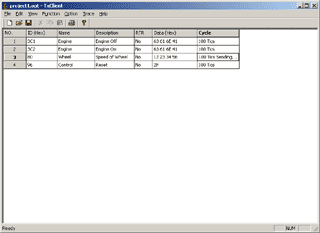

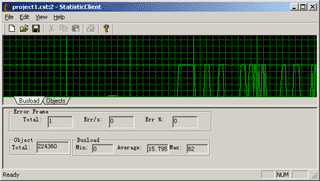

CANalyst-I 单路CAN分析仪 概述     CANalsyt分析软件是一个用来安装、开发、测试、维护、管理CAN-bus网络的软件工具，功能通用而且非常强大。作为标准的Windows 9X/ME/NT/2000下的32位应用程序，这个工具体现了与操作系统相关的所有优势，比如多任务、不依赖于程序的统一操作、剪切、粘贴等等。     CANalsyt分析软件是基于ZLGVCI(ZLGCAN软件驱动接口模块)的软件程序，可以运行在多个品种的ZLGCAN智能CAN接口卡上，同时能够处理11位标志符模式(CAN2.0A协议)和29位标识符模式(CAN2.0B协议)的CAN报文。     由一个中心服务程序控制ZLGVCI和ZLGCAN智能CAN接口卡的硬件通信，即控制台，这是全部客户应用程序的基础。     客户应用程序实际处理各类CAN-bus报文信息，并提供强大的分析功能。目前，CANalsyt分析软件已提供的客户应用程序有： 在线显示CAN报文和跟踪文件(ReceiveClient) 发送/循环发送CAN报文(TransmitClient) 在线显示统计数字(StatisticClient)     尚在设计中的客户应用程序有： DeviceNet分析程序(DeviceNetClient) 参考照片 软件特征 32位软件，用于Windows 95/98或Windows 2000/XP； 支持所有ZLGVCI程序接口的CAN接口卡； 支持11位和29位的标识符(CAN2.0A/2.0B)； 强大的发送(比如设置触发条件发送)和接收功能(多种过滤设置)； 以100μs的解析度对接收对象进行时间标记； 被动模式(即不发送ACK位或错误帧，因此不干扰CAN系统)； 检测和显示错误帧； 在线跟踪存盘，多种触发条件，前/后触发； 通过用户特定的程序模块为扩展功能提供编程接口； 分析基于DeviceNET的网络数据(暂时不提供)； 支持用户模块的多个实例。 控制台     为了管理硬件资源，通过控制台可以实现下面的功能：分析环境的配置、CAN报文的记录、分发跟踪记录给活动着的客户程序。     分析环境的配置：配置控制台时，必须相应地配置一些相关的硬件参数，例如硬件类型、地址、中断分配、波特率，然后分配客户程序。这些配置可使用文件格式保存并记录。     CANalsyt分析软件支持CAN-bus报文的跟踪，并可被特定的事件触发，用户可行设定记录深度。另外，用户可以通过设置触发点定义开始和结束一条记录，例如：一条错误帧、一条远程帧、特定的标识或者数据内容。 客户应用程序     客户应用程序提供对CAN-bus报文进行接收、发送、分析等功能。模块化的结构允许多个客户程序的实例同时运行。利用设置各种接收过滤器，允许将接收的的数据以易理解的方式显示。     CANalyst 的最重要的分析功能描述如下： 发送单条报文； 循环发送报文； 在线接收报文； 离线显示跟踪记录； 图形化显示总线负载； 编写适合自己的应用程序。 ReceiveClient 接收程序 (点击可放大) TransmitClient 发送程序 (点击可放大) StatisticClient 统计程序 (点击可放大) 开放的应用程序接口     CANalyst分析软件除了提供专业的客户程序以外，还提供了控制台编程接口。如果CANalyst分析软件提供的客户程序不能达到应用要求，则可以使用软件配套提供的控制台编程接口，使用熟悉的编程语言(VC++、Delphi、VB、CB等)来开发基于自己的应用。事实上，CANalyst分析软件的客户程序也是利用这个接口编写的。
