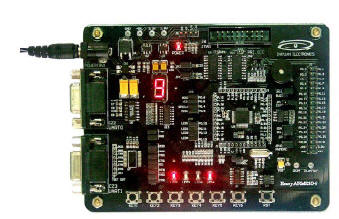

EasyARM2104是一款简单的32位ARM单片机开发学习板，采用的是PHILIPS
的ARM7TDMI-S 核单片机LPC2104，具有JTAG调试功能。板上提供了一些键盘、LED、RS232等常用功能部件，帮助用户学习32位单片机从简单的开始，一步一步地过渡到32位ARM嵌入式系统开发领域。
功能特点
·
ARM核芯片采用的是PHILIPS的LPC2104，JTAG仿真调试，支持ADS/IAR集成开发环境；
· 完全自主设计的软硬件、拥有自主版权的JTAG仿真技术，用户使用没有后顾之忧；
· 板上具有主/从JTAG选择电路；
· 所有I/O全部引出，可以和用户的外部电路连 接搭配;
· 4个独立LED、6个独立键盘控制；
· 具有RS232转换电路，可与上位机进行通讯；
· 具有I2C器件、SPI器件接口器件；
· 具有滤波电路，PWM输出可实现DAC转换功 能；
· 板上的功能部件可使用跳线器连接或断开；
· 提供基于PC的人机界面，方便调试实时时钟、 串口通信等功能；
· 提供详细的使用说明书，实验例程。
实验课题
· 可进行GPIO的控制实验，如LED闪烁控制、键盘输入、蜂鸣器控制、模拟SPI等；
· 可进行外部中断实验，学习向量中断控制器 (VIC)；
· 定时器控制实验，如定时控制LED、匹配比较输出等；
· 使用RS232转换电路，完成UART通讯实验；
· 使用板内的CAT24WC02，完成I2C总线的实验；
· 使用74HC595芯片，实现SPI接口数据发送、接收实验；
· 具有PWM输出测试点及滤波电路，实现PWM输 出、PWM DAC实验；
· 实时时钟控制实验；
· WDT及低功耗控制实验；
· REMAP、PLL操作实验。
|
