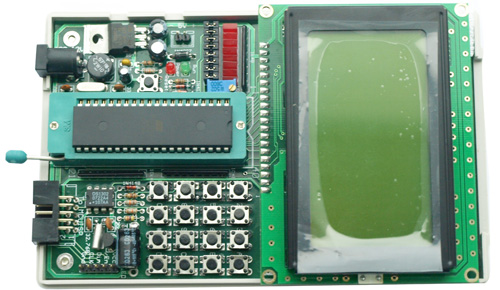

教学实验板:SY-1220开发板 |
|
1．标准的8X5X应用电路设计，电源/时钟/复位/端口驱动。
2．可使用无极性电源供电，+5伏/AC8~12V均可。
3．自带芯片程序的在线烧录（自下载）端口。
4．自带数字型温度传感器。可直接显示当前的环境温度。
5．提供128*64点阵图形液晶显示板接口(液晶需另选配)。
6．提供16*2字符显示液晶板接口(液晶需另选配)。
7．自带4*4标准键盘输入，有示范软件直接驱动，便于使用者的二次开发用。
8．使用精确的时钟芯片电路, 可直接作为时钟计时器
9．提供数码管显示模块接口,可直接驱动DTLED串行数码管显示模块。
10．预留多孔万能板接口和扩展空间，可根据需要直接用此开发板改制成用户的控制设备，便于用户直接开发品。
各功能介绍 |
 |
SY_1220开发板的构成和工作原理
1.MCU是采用了ATMEAL公司的“AT89S51/52”系列芯片，另配“ISP/AVR下载器”（选配件），用户可以直接在正常工作的模式下，通过板上ISP口进行下载，将用户在PC机上的程序代码通过计算机的并行口（打印口）方式下载到单片机上直接演示，免去再购置烧录器的重复投资。此芯片有良好的市场性价比。是单片机初学者的首选。特点是下载速度快，可靠性好。
2.本产品集单片机的最小系统应用于一体，在设计其电路的过程中，力求简洁明了，资源共享开放，方便实用；为单片机的二次开发和初学者提供极大的方便。其电路中包含典型的电源整流稳压电路，复位启动电路，晶体振荡时钟电路，键盘输入电路，温度采样电路，精确时钟电路读写等是单片机初学者的精典范例。也是工程开发人员在自己的二次开发过程中，可随手取及的最佳半成品。让用户能通过此开发板的示范表演能一目了然的熟练掌握字符和点阵图形式液晶显示器的应用。并且能对单总线的信号传输有所认识（温度传输上）。
工作原理及过程：SY_1220开发板是原SY_0606板升级更新产品，仍有的像其它51类实验板一样的功能，上电复位后进入启动工作状态，八个发光显示管会自左向右移动闪烁，程序自动将128*64液晶显示清屏，并进入广告页提示，稍后就会进入时钟计时和温度检测状态，并将内置时间和环境温度显示在液晶屏上，并提示“输入密码”，若输入密码正确后，则会显示“密码通过”进入调整时间状态，调整完成后按存储键即可适时显示时钟。按转换键“A”一次，软件将从目前128*64的点阵图形模式转换到16*2的字符形模式；再按“A”键一次，又转回到128*64的点阵图形模式，可连续转换，适用于用户使用不同的液晶板时使用。
