您当前的位置: 首页 >> 教学实验板 >> SY-03091教学实验板
教学实验板/单片机开发板
在线下载器/下载线
已停产教学实验板/开发板

SY-03091教学实验板

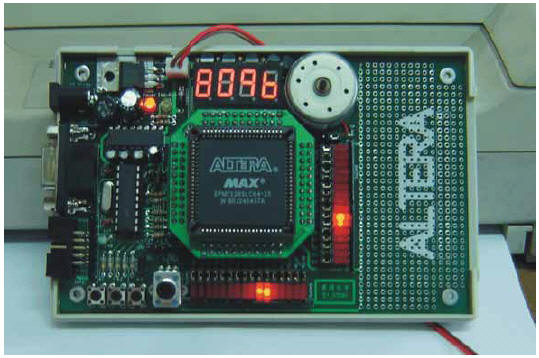

SY-03091教学实验板

1. 电源适应性强,可随意使用无极性8~15V电源或DC+5V电源供电。
2. CPLD时钟是由单片机“HT46R47”产生,并且可随意改变其时钟频率。
3. 本开发板可直接支持ALTERA的 EPM7128SLC(PLCC84); EPM7064SLC(PLCC68);EPM7064SLC/EPM7032(PLCC44)等芯片為主控元件。
4. 有一组四字节数码管显示器硬件电路。
5. 有2组16位LED发光管连接电路,可作LED跑马灯实习,
6. 一路电机驱动输出,可通过电压的调整进行脉宽调制来达到电机的调速,用JP1跳线来选择MCU/CPLD驱动。
7. 有一路无源蜂鸣器驱动输出,可通过JP2跳线来选择MCU/CPLD驱动。
8. 有三路按键连接硬件电路。
9. 一路模拟电压调节输入,在单片机的PA口上有一组对应的数字电压输出。相当于9位分辨率的模数转换提供给CPLD供学习用。
10. 弹性空间大,预留扩展空间及接口,可直接驱动或控制用户设备,便于用户直接开发产品。

功能介绍



相关下载

DEMO程序    使用说明书

原理图       PowerLogic安装程序
