FS44B0XII开发板 |
ARM产品
|

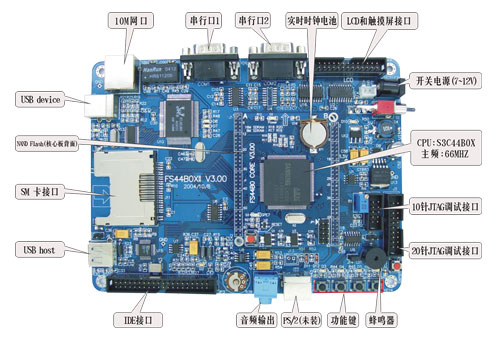

FS44B0XII V3.0是核心板(4层板)+底板(双面板)结构,有助于迅速研发自己的产品! 该板扩展接口丰富,具有USB HOST与USB Device接口、SmartMedia卡、IDE硬盘、10M以太网接口、音频输出接口、PS/2接口、串口,以及可支持触摸屏的LCD接口。 核心板采用四层板,PCB布线极度优化,可以稳定运行到74MHz,mp3解码轻松实现!
硬件资源
中央处理器 ◆S3C44B0X (SAMSUNG),ARM7TDMI 外部存储器 ◆2M BytesNOR FLASH (SST39VF160或SST39VF1601,可支持4M字节的SST39VF320或SST39VF3201); ◆8M Bytes SDRAM (K4S641632H或者是HY57V641620,可支持16M字节的SDRAM); ◆16M Bytes NAND FLASH (K9F2808,用户可自己更换为32M、64M或128M的NandFlash) 串口 ◆两个标准三线RS232接口; 网络接口 ◆10M网口,RTL8019AS,带发送和接收指示灯; USB Device接口 ◆USB1.1规范,PDIUSBD12,带联接状态指示灯; USB HOST接口 ◆USB1.1规范,SL811HST,采用了48M有源晶振更加稳定可靠; LCD接口 ◆LCD接口信号线全部采用了74HC244进行了驱动,更加稳定可靠 ◆支持单色、4级灰度、16级灰度、256色STN液晶屏,最大支持640x480/256色STN液晶屏 ◆可选配16级灰度屏G35I、G35II、G57 (带触摸屏)或256色彩屏C57(带触摸屏) ◆LCD接口旁边留有12V电源输出接口,可为LCD的12VCCFL背光模块供电 IDE接口 ◆40芯标准连接器,可挂载IDE硬盘; SmartMedia卡接口 ◆可支持256M字节的大容量SmartMedia卡; 音频接口 ◆带音量调节旋钮和功率放大的双声道音频输出(CS4334+TDA7050 ); 时钟源 ◆内部实时时钟(带有后备锂电池); 复位电路 ◆一个复位按键,并采用专用复位芯片进行复位,稳定可靠; 调试及下载接口 ◆一个20芯Multi-ICE标准JTAG接口,支持SDT2.51,ADS1.2等调试 ; 电源接口 ◆开关电源供电,输入直流电压范围是7~20V(推荐使用12V),带电源指示灯; 其他 ◆四个小按键,四个高亮LED; ◆一个蜂鸣器(带使能控制的短路块); ◆一个EEPROM(AT24C02)用来验证IIC总线读写; ◆PS/2接口,信号线接在中断引脚上; ◆一个精密可调电阻接到ADC引脚上用来验证模数转换; ◆未使用的ADC引脚通过一个10芯标准连接器引出留给用户自己扩展; 操作系统 ◆支持uC/OS-II ,ucLinux ;
用户光盘上提供的开发工具和源代码
- ADS1.20安装程序(评估版);
- 使用SUPERJTAG并支持ADS1.20和SDT2.51的JTAG调试软件ARMJTAGDEBUGFINAL;
- 烧写FLASH的工具软件FLASHPGM2.2.4(评估版)以及适用于S3C44B0X的OCD配置文件;
- 串口工具软件sscom32.exe、dnw.exe、tftp.exe;
- LCD图片转换和字模转换工具软件UC-GUI-BITMAPCONVERT.EXE;
- 经典的通过JTAG烧写flash工具Fluted(包含NT/XP解决方案)
- FS44B0XII BIOS源代码(ADS1.20的项目文件,包含RTL8019驱动和TFTP协议源码);
- FS44B0XII测试程序(ADS1.20的项目文件,包含全部源代码),具有如下功能测试:
- 内存(SDRAM)读写自测试
- PWM输出蜂鸣器测试
- IIC总线EEPROM读写测试
- 模数转换ADC测试
- IIS音频播放测试
- USB从设备PDIUSBD12测试
- USB主设备SL811HST测试
- 黑白STN液晶屏测试
- 4级灰度STN液晶屏测试
- 16级灰度STN液晶屏测试
- 256色STC液晶屏测试
- 黑白STN屏字符串显示测试
- 外部中断测试
- IDE硬盘测试
SmartMedia卡测试
三星提供的S3C44B0X标准测试程序,经修改后可以运行在FS44B0XII开发板上面: uC/OS-II V2.76测试(ADS1.20的项目文件,五个任务的演示DEMO,提供全部源码) ucLinux内核源码包和编译器等(可演示板子运行uclinux,不免费提供技术支持); 使用SUPERJTAG进行软件和硬件仿真DEBUG的演示动画; 使用FLASHPGM烧写FLASH的演示动画; 使用ADS1.20创建项目并进行相关设置的演示动画; FS44B0XII核心板和底板电路原理图(pdf格式); FS44B0XII开发板使用手册(pdf格式) 开发板上所用到的全部芯片手册、资料
FS44B0XII套件
-一块已测试好的FS44B0XII开发板 -一张FS44B0XII光盘 -一个SUPER JTAG调试头 -一条并口线(一边是公头一边是母头,一对一) -一条串口线(两边都是母头,直连串口线) -一条网线(交叉网线线) -一个+9V或+12V直流电源 -一个包装盒
|
