NEC uPD78F0511

NEC uPD78F0511在线下载实验板

全世界最便宜的双UART单片机（新推出！）

　　NEC单片机以安全可靠和片内资源丰富著称，其与马达的完美结合，更是独步全球，还具有启动速度快和低电流特色，因此在高端产品中被广泛应用，例如车用电子和医学器材，仪器等。NEC芯片片内多已有各种硬件设备或物理接口，例如WDT，POC，LVI，PWM，A/D，LIN Bus，CAN Bus，UART等，
广为用户喜爱。NEC芯片的微控制器由8位刭32位，引脚由10管脚至166以上，涵盖范围极广。
　　近年来在价格大众化和产品闪存化后，市场占有率更高。

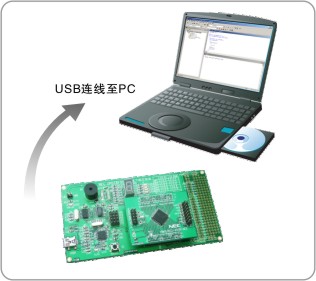

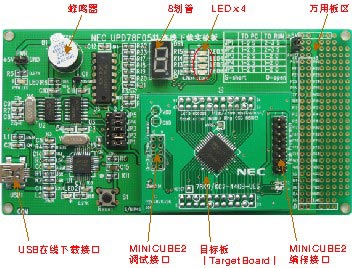

　　本在线下载板，物美价廉，降低了用户的入门门坎。用USB口接至PC，在PC上写好的软件编译成功之后，可连接下载到本板上并执行，无需另购烧录器。板上资源有USB接口，LED，8划管，蜂鸣器，万用板区等。用户可通过此板来学习NEC芯片的集成环境,包括指令集，C语言，汇编，仿真器,烧录器等。
　　本在线下载板使用NEC uPD78F0511芯片，44引脚，16K程序，37个I/O，4路A/D，功能强大。用户在使用熟练之后，可选合用的低或高功能管脚芯片。集成环境等软件可在NEC网站免费下载(www.necel.com.cn)，硬件工具可在全国各大城市网点购买。

主要特征：

★ 易于使用的器件示范功能
　　NEC uPD78F0511在线下载试验板中包含一些组件，可以很方便地演示简单的LED灯，七段代码管，蜂鸣器等I/O口操作。
★ 通过USB 接口供电
　　NEC uPD78F0511在线下载试验板通过USB 接口供电，不需要独立电源。
★ PG-FPL3 闪存编程软件
　　可以通过基于闪存编程软件的窗口，选择和下载应用程序到NEC uPD78F0511在线下载试验板用于评测。
★ 支持模拟信号到数字信号的转换
★ 可以使用多种输入/输出信号
　　如：连接到用户硬件上的所有I/O 端口、定时器输入/输出信号、使用USB UART 芯片FT232 的UART 接口、连接到LED 的4 个 I/O 端口。

系统需求：

　　主机

　　汇编程序， C编译器，系统仿真器和闪存编程软件要求主机操作系统为Windows 98SE， Windows Me，Windows 2000，or Windows XP。
需要 PII 400 MHz CPU, 128 MB 以上内存， 256 色显示 (800 ′ 600), 鼠标, CD-ROM 驱动和至少 90 MB 的空闲硬盘空间。

　　主机接口

　　USB接口，实现基于USB（1.1及以上版本）的通信。

系统配置

1　NEC uPD78F0511在线下载试验板
　　NEC uPD78F0511在线下载试验板是 NEC ELECTRONICS 78K0S低管脚初学者配置包。mPD78F9222 微控制器是该系列中的一个典型器件，可用来实现uPD78F0511在线下载试验板。

　　将uPD78F0511在线下载试验板面板通过 USB 接口电缆连接到主机上。主机可用于μPD78F9222 闪存的编程，并可以在uPD78F0511在线下载试验板平台上执行应用程序。

2　主机
　　USB 主机接口可以实现与uPD78F0511在线下载试验板面板的通信。使用 USB UART 芯片 FT232，应用程序可以与访问标准 RS232 接口一样，访问 USB 设备。FTDI 虚拟 COM 端口( VCP )在 Windows 系统中显示为除已存在的 COM 端口之外的一个额外的 COM 端口。

3　通过 USB 供电
　　NEC uPD78F0511在线下载试验板通过 USB 接口供电，不需要独立的电源供应。USB 接口为面板提供 5V 电压。

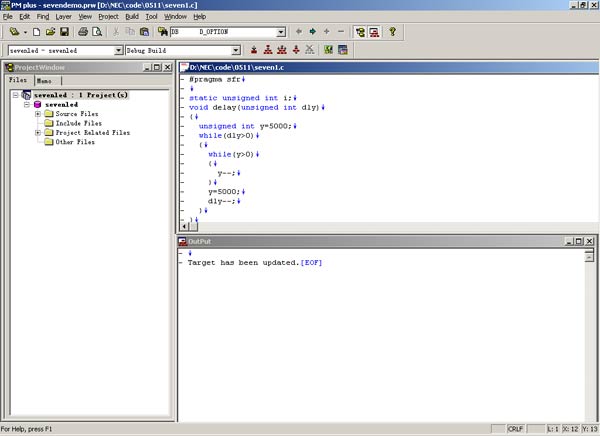

	PM plus集成环境
